Dự Án

Dự Án

Hàng trăm công trình đã được TVEn thực hiện cho Khách hàng

Cầu Sắt Quay:

  • Vị trí: Cầu Sắt Quay và cầu Hang nằm trên đường Trần Phú, Tp. Sa Đéc, tỉnh Đồng Tháp.
  • Qui mô đường:
    • Cấp đường: đường cấp IV đô thị, vận tốc thiết kế Vtk=40 km/h.
    • Tải trọng trục thiết kế: 100 kN.
  • Qui mô cầu:

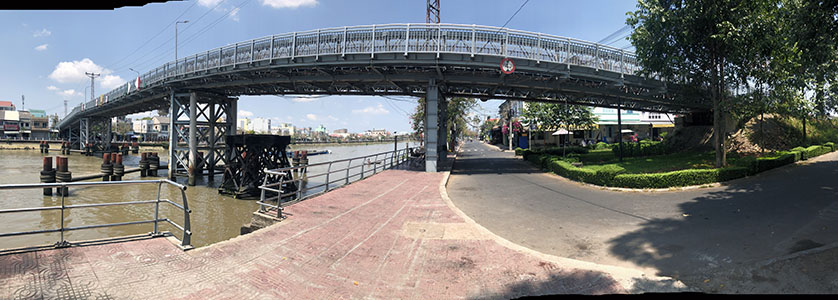

Cầu Sắt Quay:

 Cau Sat Quay New

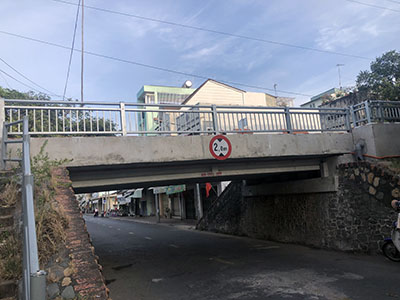

Cầu Hang:

Cau Hang

    • Khổ cầu:
      • Trước khi mở rộng, nâng cấp: 4,2m, không có lề bộ hành
      • Sau khi mở rộng, nâng cấp: 4,2m + 2 lề bộ hành x 1,2m.
    • Tĩnh không: theo hiện trạng cầu Sắt Quay 30m x 6m; cầu Hang 7m x 2m
    • Cấp tải:
      • Trước khi mở rộng nâng cấp: 2,5 Tấn
      • Sau khi mở rộng nâng cấp: 8 Tấn, người đi 300 kG/m²
    • Sơ đồ nhịp:
      • Cầu Sắt Quay: 3 nhịp x (14 khoang x 3,048m) = 42,672m
      • Cầu Hang: 1 nhịp x 10,6m
    • Kết cấu nhịp:
      • Cầu Sắt Quay: cầu thép Mabey. Trước khi nâng cấp: dạng SS (1/1); sau khi nâng cấp: dạng DS (2/1)
      • Cầu Hang:  Trước khi nâng cấp: nhịp dầm thép liên hợp bản mặt cầu BTCT; sau khi nâng cấp: nhịp dầm BTCT ứng suất trước tiết diện chữ I (L=10,6m).
    • Trụ phòng va: có sẳn, không nâng cấp gì thêm
  • Hệ thống hạ tầng:
    • Hệ thống chiếu sáng:
      • Trụ đèn STK cao 8m, cần đèn cao 2m, vươn xa 1,5m.
      • Bóng đèn loại LED 112W, ánh sáng trắng.
    • Hệ thống cấp nước và ống kỹ thuật: kết cấu đỡ ống cấp nước, cáp quang và cáp điện.
  • Hoàn thành thiết kế: 03/2018
  • Hoàn thành xây dựng: 12/2019
